固溶处理和时效是钛合金的强化热处理,目的是为了获得强度高与塑性好的综合性能固溶处理是把钛及钛合金加热、保温并快速冷却到室温的操作过程,为了达到快速冷却,必须采用淬火方法,故有时也称为固溶处理有两种方式,即β固溶处理和α+β固溶处理,固溶处理是在转变温度以上30-100℃,保温10~30min,空冷或水浮,主要适用于亚稳定β合金。α+β固溶处理是在转变温度以下30~60℃,保温30~120min,水淬或油淬,主要适用于近α和α+β合金

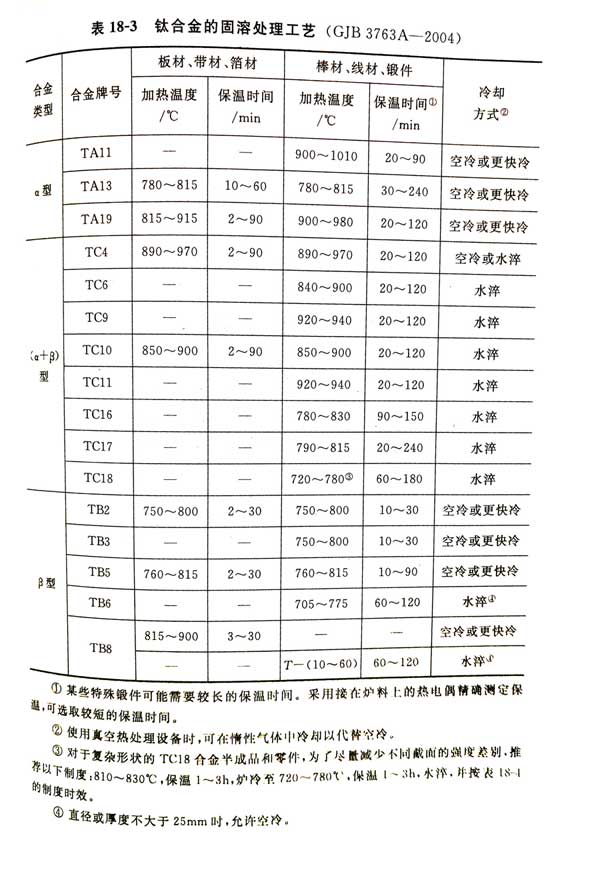

　　组合式工艺,第一步为固溶,第二步为时效,并按串联方式行。这是一种综合强化处理工艺,两者互相影响。因此,在确定艺选择时,需要兼顾合金成分、相变点、热处理前的原始组织,以及热处理设备等因素。表183是钛的固溶处理工艺。
